- Датчик «ЛУЧ-01»
- Датчик «ЛУЧ-02»
- Датчик «ЛУЧ-03»
- Датчик «ЛУЧ-04»

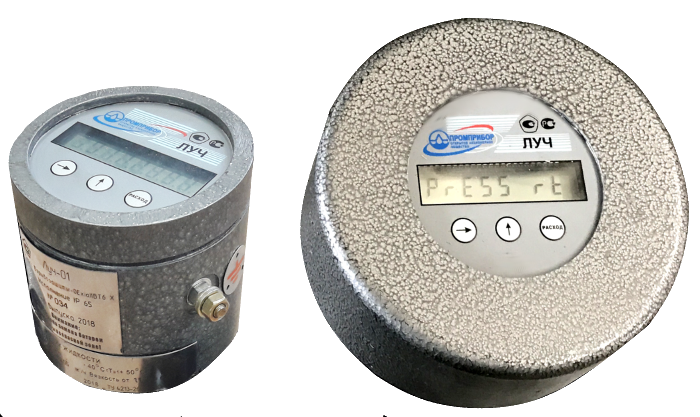

Датчики "ЛУЧ" входят в состав расходомеров-счетчиков, предназначенных для измерения объема нефти и нефтепродуктов на технологических установках нефтедобывающих и нефтеперерабатывающих предприятий.
Область применения – нефтехимическая промышленность и другие объекты, где по условиям эксплуатации, возможно, их применение.
Датчики «ЛУЧ» предназначены для преобразования частоты вращения рабочих органов счётчика (турбинка, винты, овальные шестерни) в электрические импульсы, вычисления значений объема, расхода и индикации их на встроенном дисплее.
Датчик «ЛУЧ-01» и «ЛУЧ-03» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, датчик «ЛУЧ-02» и «ЛУЧ-04» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-02» и «ЛУЧ-04» автоматически переходит на работу от встроенной батарейки.
«ЛУЧ-01» и «ЛУЧ-02» используются на ППТ, «ЛУЧ-03» и «ЛУЧ-04» используются на ППВ и ППО.
Принцип работы датчика заключается в преобразовании частоты вращения турбинки в электрические импульсы, усилении их и формировании в прямоугольную форму.
Конкурентные преимущества:
- автономное питание;
- улучшенный современный дизайн;
- наличие персонального пароля от несанкционированного доступа;
- тарировка по нескольким точкам расхода (9 точек);
- возможность изменения единиц измерения объема жидкости (л/с, м3/ч).
Технические характеристики
Параметры внешнего питания:
- напряжение от 5 до12 В;
- ток – не более 40 мА.
- Питание - от встроенной литиевой батарейки напряжением (3,6±0,6) В, ток потребления не более 860 мкА, в режиме программирования и индикации, не более 120 мкА, в режиме основного меню (все операции измерения продолжают выполняться).
- Параметры выходных сигналов:
- частотный О.К.: (для «ЛУЧ-02»)
- амплитуда выходного сигнала от 5 до12В;
- частота выходного сигнала от 10 до 2500 Гц.
- Искробезопасные параметры:
Ui=14,5 V, Ii=235 мА, Ci= 50мкФ, Li= 10 мГн - для внешних подключений (ЛУЧ -02; ЛУЧ -04).
Ui=3,7V , Ii=35,6 мА , Ci= 50мкФ, Li= 10 мГн - при использовании элемента питания.
-
Габаритные размеры (ВхШхГ), не более – 123 х 95 х 95 мм
-
Среднее время восстановления работоспособного состояния 8ч.
-
Средняя наработка на отказ, не менее 25000ч.
