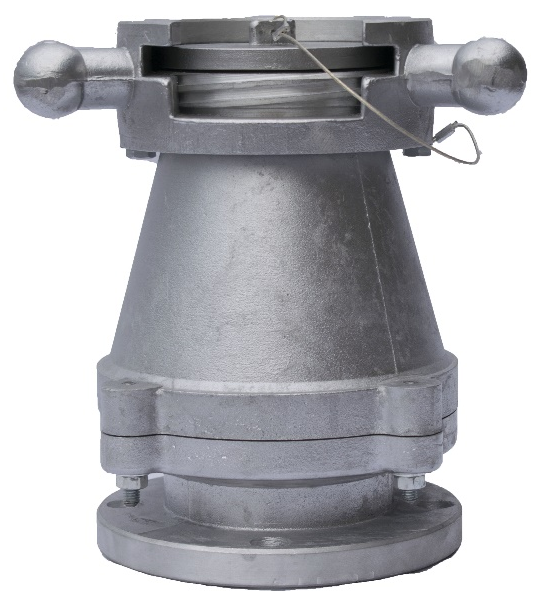

Узел наполнения для оборудования резервуаров, предназначенных для хранения светлых нефтепродуктов и является соединительным звеном между шлангом автомобильной цистерны (АЦ) и трубопроводом линии наполнения резервуара. Узел работает в гидравлической системе с давлением до 0,6 МПа, в окружающей среде с относительной влажностью 95% и температурой -50 С до +50 С. Основным достоинством УН является малое гидравлическое сопротивление, позволяющее значительно сократить время слива АЦ, а наличие запорного устройства и огневого предохранителя в корпусе УН компактно разместить его в технологическом отсеке соблюдая требования НПБ 111-98
| Наименование параметра | Величина параметра |
| Условный диаметр прохода, мм | 80 |
| Максимальное давление МПа | 0,6 |
| Пропускная способность, не менее, л/мин. | 400 |
| Габаритные размеры не более: | |
| — высота, см | 250 |
| — ширина, см | 230 |
| — диаметр (по ручкам) | — |
| Масса, не более, кг | 7 |

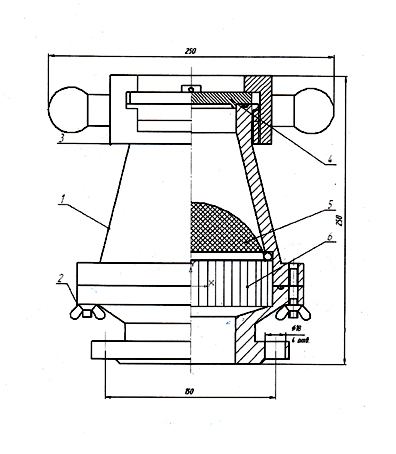

Узел наполнения состоит из следующих основных частей (см. рисунок)
основание и корпус 1 узла изготовлен из алюминиевого сплава, служит для перелива нефтепродуктов из сливной муфты 3 в трубопровод наполнения;
сливная муфта 3 служит соединительным звеном между подающим шлангом АЦ и трубопроводом наполнения резервуара
крышка 4 закрывает сливную муфту в нерабочем состоянии;
сетка стальная 5 ,из нержавеющей проволоки, является фильтром грубой очистки.
огневой предохранитель 6 препятствует распространению пламени по линии наполнения резервуара.
основание служит для соединения узла наполнения с трубопроводом линии наполнения резервуара при помощи фланца и четырех болтов и гаек М16.
Разборка УН осуществляется откручиванием четырех гаек 2 М8
