Сигнализаторы предельных уровней (СПУ) состоят из устройства сигнализации (УС) с 4-х или 2-х канальными блоками аварийной сигнализации (БАС) и подключёнными к УС на расстояние до 1200 метров датчиками предельных уровней (ДПУ).
Возможности сигнализаторов предельных уровней СПУ:
- Контроль двух уровней продукта в резервуаре (предупредительный и аварийный);
- Самодиагностика исправного состояния с формированием сигнала «НОРМА»;
- Возможность полного дублирования (троирования) датчиков на одном резервуаре;
- Возможность оперативного регулирования уровня срабатывания без демонтажа датчиков;
- Выходы СПУ в виде «сухих» контактов нормально замкнутых — НЗ или нормально разомкнутых – НР или универсальные выходы НР/НЗ;
- Световая сигнализация состояния СПУ;
- Не требуется поверка в процессе эксплуатации;
- Непосредственно к выходам СПУ можно подключить контроллер ПЛK ПАЗ АСУТП или световую, звуковую сигнализацию, исполнительные механизмы (клапаны, насосы).
Датчики предельных уровней ДПУ

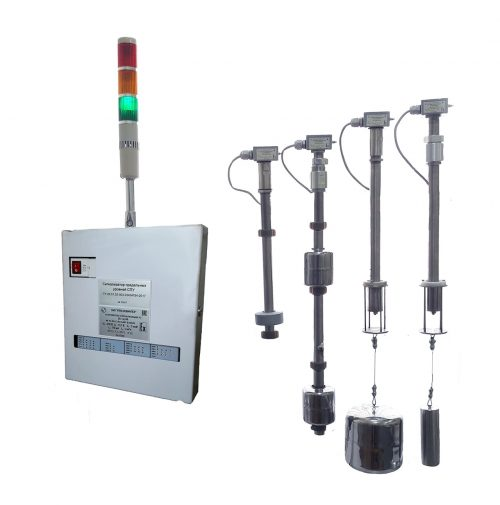

Датчик предельных уровней ДПУ выполнен из герметичной коррозионно-стойкой стальной трубы, внутри которой размещены платы с герконами, а снаружи находятся поплавки с магнитами, которые перемещаются вдоль трубы. При изменении уровня продукта в зоне срабатывания происходит переключение герконов.
С помощью узла регулирования положения ДПУ возможно изменение уровня срабатывания сигнализации в процессе эксплуатации.

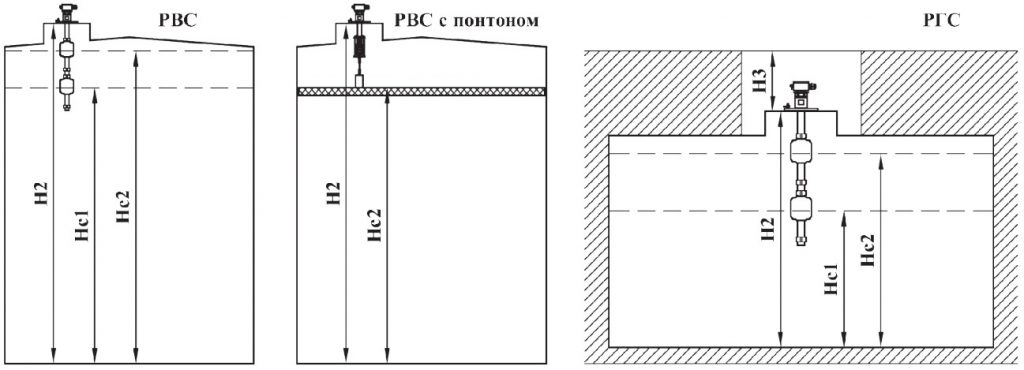

- горизонтальные резервуары (РГС),
- вертикальные резервуары со стационарной крышей без понтона (РВС), - вертикальные резервуары с плавающей крышей (РВСПК),
- вертикальные резервуары со стационарной крышей с понтоном (РВСП).
Технические характеристики СПУ:
| Диапазоны сигнализации уровня, мм | |
| — ДПУ АЗС; контрольный | от 50 до 4000 |
| — ДПУ НБ; АПЖ (РВС) | от 100 до 18000 |
| — ДПУ АПЖ (РГС), АГЗС | от 100 до 4000 |
| — ДПУ НБ с понтоном | от 1000 до 18000 |
| — Погрешность сигнализации уровня, мм | ±5 |
| — Время срабатывания, с | 2 |
| — Плотность контролируемого продукта, кг/м3 | от 500 до 1500 |
| — Температурный диапазон эксплуатации СПУ, 0С | от -40 до +55 |
| — Давление в резервуаре для ДПУ АГЗС, МПа (рабочее / испытательное) | 1,6 / 2,5 |
| Степень защиты оболочки | |
| — ДПУ (вне резервуара / в резервуаре) | IP 65 / IP 68 |
| — УС (в помещении / на улице в шкафу ШС) | IP 20 / IP 54 |
| Релейные выходы БАС (сухие контакты НР или НЗ или НР/НЗ) | |
| — Напряжение (типовое / максимальное), В | 30 / 200 |
| — Ток нагрузки, А | 0,5 |
| — Длина линии связи УС-ДПУ, м | 1200 |
| — Напряжение питания | 220В, 50 Гц |
| Ток потребления, А | |
| — УС на 8 каналов | 0,2 |
| — УС на 16 каналов | 0,4 |
| — УС на 32 канала | 0,4 |
| — ШС | 2 |
| — Средний срок службы, лет | 12 |
| — Средняя наработка на отказ, час | 100 000 |
Условия изготовления и ввода в эксплуатацию
Для изготовления СПУ Заказчик предоставляет в «Бланке заказа» следующую информацию:1. Для изготовления датчиков ДПУ (по каждому резервуару):
- Исполнение ДПУ:
– контроль перелива (2 уровня) – ДПУ АЗС, НБ, НБ/П (резервуар с понтоном), АГЗС, АПЖ;
– контроль «минимум – максимум» — ДПУ контрольный; - Марка продукта;
- Н2 – расстояние от дна до крышки горловины резервуара, мм;
- Н3 – расстояние от крышки горловины резервуара до крышки приямка или навеса, мм (если отсутствует
в бланке заказа, то принимается равным 1000 мм); - Нс1 – 1-й уровень срабатывания ДПУ (предупредительный), мм;
- Нс2 – 2-й уровень срабатывания ДПУ (аварийный), мм;
- Диапазон регулирования уровня срабатывания (по умолчанию ±50мм);
- Количество поплавков (1 или 2);
- Количество ДПУ на фланце (1 или 2).
Заказчик производит доработку резервуаров под установочные размеры фланцев ДПУ и прокладывает кабели от резервуаров до операторской (для грозозащиты рекомендуется кабели укладывать в стальных трубах).
2. Для заказа УС и кабелей:
- Тип УС:
— шкаф с дверью до 16 каналов (с выходами НЗ или НР) или до 8 каналов (с выходами НЗ/НР);
— панель без двери до 16 каналов (с выходами НЗ или НР) или до 8 каналов (с выходами НЗ/НР);
— на DIN-рейке до 32 каналов (с выходами НЗ или НР) или до 16 каналов (с выходами НЗ/НР); - Тип выхода БАС:
– нормально замкнутые контакты (НЗ);
– нормально разомкнутые контакты (НР);
– нормально замкнутые и нормально разомкнутые (НЗ/НР);
Примечание – при включении питания состояние выходов изменяется на противоположное. - Наличие шкафа сигнализации ШС (для установки УС вне отапливаемого помещения);
- Эксплуатационная документация на бумажном носителе (по заказу);
- Кабель от ДПУ до УС.
СПУ вводится в эксплуатацию в соответствии с «Инструкцией по монтажу, пуску и регулированию» и «Руководством по эксплуатации», как специалистами Исполнителя, так и представителями Заказчика, прошедшими обучение.
Гарантийный срок работы СПУ составляет 1,5 года с момента ввода в эксплуатацию, но не позднее 3-х месяцев со дня приёмки ОТК.
