Система "СТРУНА+" для НЕФТЕБАЗ предназначена для измерений уровня, температуры, плотности, объёма и массы жидкостей, в том числе взрывоопасных, при учётно–расчётных и технологических операциях, а также для измерений уровня или сигнализации наличия подтоварной воды, измерений концентрации взрывоопасных паров и газов, измерений давления.

К одной центральной части систем измерительных «СТРУНА+» можно подключить до 64 любых датчиков - первичных преобразователей параметров (ППП).

Дополнительно система может комплектоваться устройством управления (УУ), оповещателями, датчиками уровня тосола, датчиками давления, программным обеспечением..

Технические характеристики:

Диапазоны измерений уровня, мм:
— ППП без плотномера и с погружным плотномером для АЗС, АПЖ	от 120 до 4000
— ППП без плотномера и с погружным плотномером для АГЗС	от 200 до 4000
— ППП с плотномером с кожухом для АЗС	от 250 до 4000
— ППП с погружными плотномерами для нефтебаз (НБ) и АПЖ	от 150 до 18000
— ППП для градуировки резервуаров (ГР)	от 10 до 4000 (9000)
— ДУТ для расширительного бачка резервуара	от 50 до 350 (400)
Пределы допускаемой абсолютной погрешности измерений уровня, мм:
— ППП в диапазоне до 4 метров и для ГР до 9м	± 1
— ППП в диапазоне свыше 4 метров (для НБ и АПЖ)	± 2
— ДУТ	± 5
Температурный диапазон эксплуатации датчиков, ⁰ С	от -40 до +55
Пределы допускаемой абсолютной погрешности измерений температуры, ⁰С	±0,5
Диапазоны измерений плотности погружным плотномером, кг/м³:
— 1 диапазон (бензин АИ-80) для АЗС	от 690 до 760
— 2 диапазон (АИ-92, АИ-95, АИ-98, АИ-100) для АЗС	от 725 до 795
— 3 диапазон (керосин) для АЗС	от 765 до 840
— 4 диапазон (дизельное топливо) для АЗС	от 810 до 880
— 5 диапазон (сжиженный газ) для АГЗС	от 499 до 599
— 6 диапазон (АИ-80, АИ-92, АИ-95, АИ-98, АИ-100) для НБ	от 679 до 803
— 7 диапазон (керосин и ДТ) для НБ	от 760 до 880
— 8 другие диапазоны по заказу (ширина диапазона не более 150)	от 450 до 1500
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м³:
— с плотномером с кожухом	±0,5
— с погружным плотномером	±0,5
Пределы допускаемой относительной погрешности измерений, %:
— объёма	±0,4
— массы нефтепродукта и СУГ до 120т	±0,65
— массы нефтепродукта и СУГ от 120т и более	±0,5
Сигнализация наличия подтоварной воды для АЗС, мм: — 1 порог «предупреждение» — 2 порог «авария»	25 80
Диапазон измерений уровня подтоварной воды (для НБ), мм	от 80 до 300
Пределы допускаемой абсолютной погрешности измерений уровня воды (для НБ), мм Диапазоны измерений объёмной доли: — паров бензина и СУГ, %НКПР — метана, % об. доля	±2 от 0 до 60 от 0 до 2,5
Диапазон измерений избыточного давления, МПа — для АГЗС, трубопроводов — для межстенного пространства резервуаров АЗС	от 0 до 1,6 от 0 до 0,25
Пределы приведённой погрешности измерений давления для АГЗС, %	±0,7
Количество контролируемых резервуаров (одной центральной частью)	до 16
Длина кабеля от резервуара до операторской, не более, м	1200
Ток нагрузки каналов управления, А:
— силовые цепи (оптосимистор) 220В, 50Гц	0,1…0,5
— маломощные цепи (твердотельное реле) 220В, 50Гц	0,01…0,1
— цепи DC 40В и АС 27В, 50Гц (твердотельное реле)	до 0,5

Основные варианты исполнения:

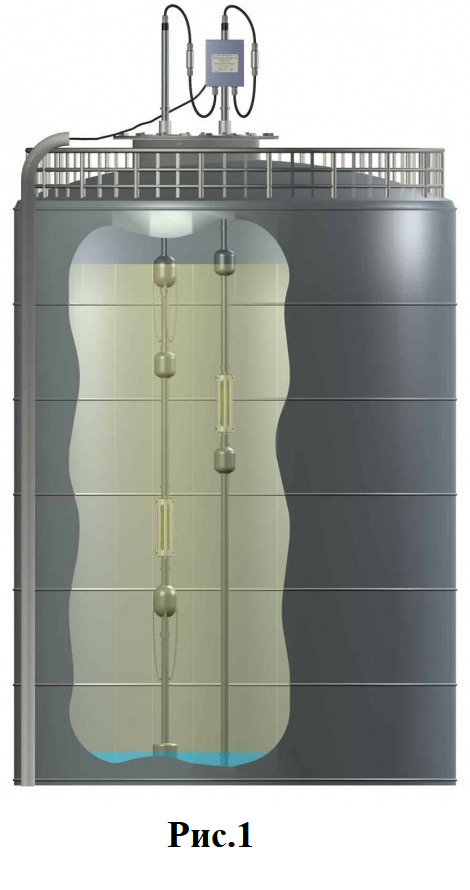

ППП для измерения уровня нефтепродуктов, уровня подтоварной воды, температуры и плотности (погружные плотномеры), с установкой на два фланца (Рис. 1).

Датчики ППП для нефтебаз с вертикальными резервуарами и высотой взлива продукта до 18 метров, монтируются в основном в крышки смотровых люков, так же могут быть предусмотрены специальные посадочные места. Сами резервуары могут быть выше 18 метров. Измерение уровня происходит секционно, т.е. попеременно в зависимости от уровня продукта работает секция то на одной , то на другой штанге. Все корректировки и подстройки происходят программно с помощью специальных алгоритмов. Датчики температуры располагаются по всей длине штанг. Внизу расположен датчик с непрерывным измерением уровня подтоварной воды.

Минимальное расстояние нижнего «погружного» плотномера от днища резервуара — 800 мм. «Погружные» датчики плотности позволяют проводить измерения в нескольких точках разнесенных по высоте резервуара (от 1 до 7 точек). Диапазон измерения уровня подтоварной воды от 80 до 300мм.

Размещение штанг датчиков может производиться как на одной крышке в непосредственной близости друг от друга, так и на удалении до 10 метров, например в направляющих перфорированных трубах понтона.

Передача измеренной информации от каждого резервуара до устройства вычислительного (УВ) центральной части, осуществляется в цифровом виде по одному кабелю МКЭШ5х0,35 длиной до 1200м. При «кустовом» расположении резервуаров на НБ или при количестве резервуаров более 16, датчики ППП подключаются к нескольким УВ. Конструкция датчика является секционной и позволяет проводить транспортировку датчиков в сложенном виде секциями длиной 4 — 4,5 метра.

Для систем «СТРУНА+» имеется разрешение на применение в резервуарах с авиационным топливом.
Конструкция датчика является секционной и позволяет проводить транспортировку датчиков в сложенном виде, при этом герметичность ППП проверяется при изготовлении. Монтаж оборудования может проводиться, как специалистами нашей службы эксплуатации и сервисного обслуживания, так и Заказчиком или дилером, прошедшими обучение.

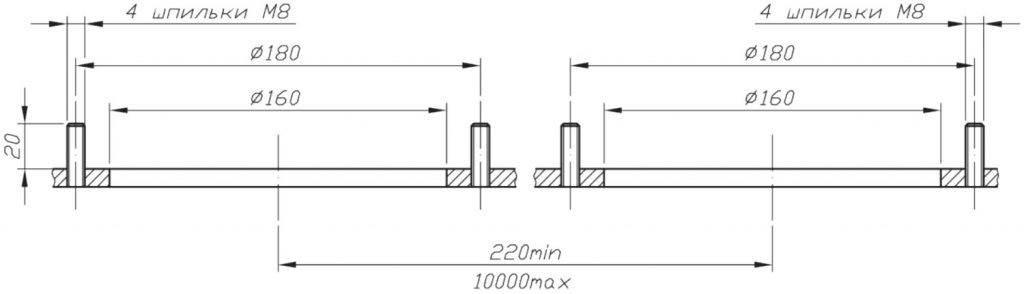

Эскиз доработки крышки резервуара для установки ППП с высотой взлива до 18000 мм:
