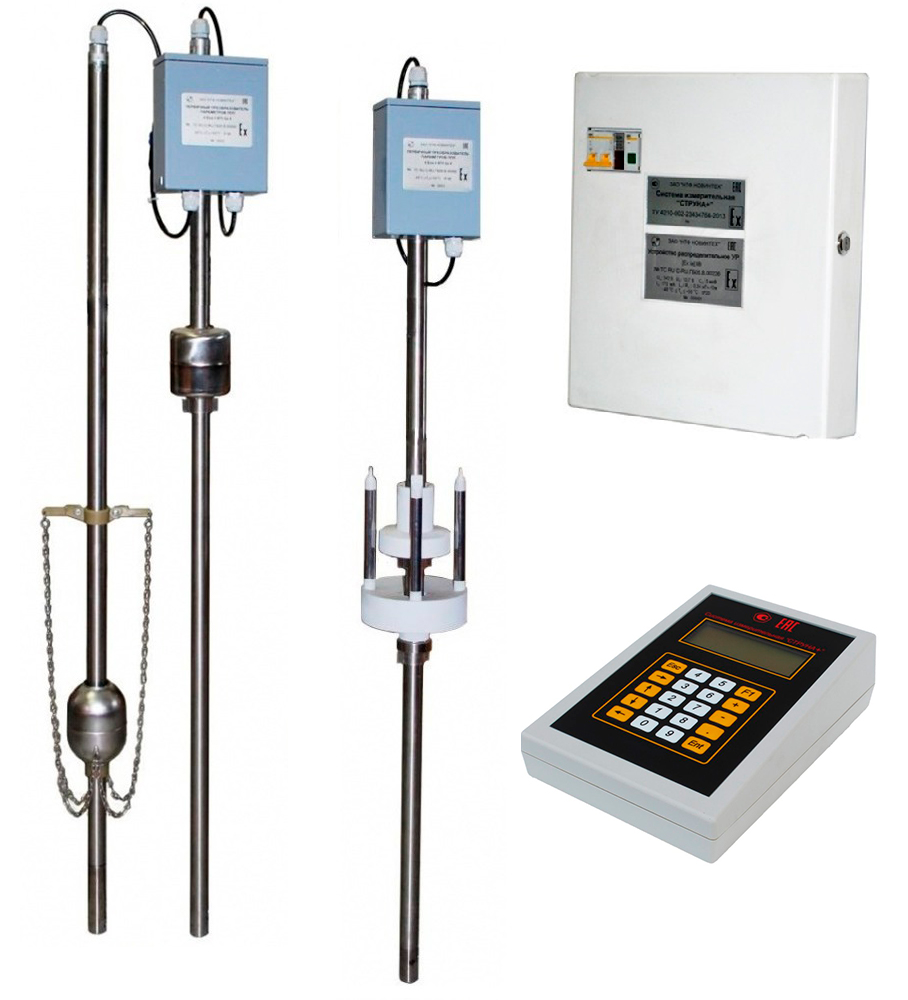

Система "СТРУНА+" для АЗС купить в АЗС Маркет

Система "СТРУНА+" для АЗС предназначена для измерений уровня, температуры, плотности, объёма и массы жидкостей, в том числе взрывоопасных, при учётно–расчётных и технологических операциях, а также для измерений уровня или сигнализации наличия подтоварной воды, измерений концентрации взрывоопасных паров и газов, измерений давления.

К одной центральной части систем измерительных «СТРУНА+» можно подключить до 16 любых датчиков - первичных преобразователей параметров (ППП), всего в системе может быть до 64 ППП. Дополнительно система может комплектоваться блоком управления (БУ2), оповещателями, датчиками уровня тосола, датчиками давления, программным обеспечением.

Технические характеристики:

Диапазоны измерений уровня, мм:
— ППП без плотномера и с погружным плотномером для АЗС, АПЖ	от 120 до 4000
— ППП без плотномера и с погружным плотномером для АГЗС	от 200 до 4000
— ППП с плотномером с кожухом для АЗС	от 250 до 4000
— ППП с погружными плотномерами для нефтебаз (НБ) и АПЖ	от 150 до 18000
— ППП для градуировки резервуаров (ГР)	от 10 до 4000 (9000)
— ДУТ для расширительного бачка резервуара	от 50 до 350 (400)
Пределы допускаемой абсолютной погрешности измерений уровня, мм:
— ППП в диапазоне до 4 метров и для ГР до 9м	± 1
— ППП в диапазоне свыше 4 метров (для НБ и АПЖ)	± 2
— ДУТ	± 5
Температурный диапазон эксплуатации датчиков, ⁰ С	от -40 до +55
Пределы допускаемой абсолютной погрешности измерений температуры, ⁰С	±0,5
Диапазоны измерений плотности погружным плотномером, кг/м³:
— 1 диапазон (бензин АИ-80) для АЗС	от 690 до 760
— 2 диапазон (АИ-92, АИ-95, АИ-98, АИ-100) для АЗС	от 725 до 795
— 3 диапазон (керосин) для АЗС	от 765 до 840
— 4 диапазон (дизельное топливо) для АЗС	от 810 до 880
— 5 диапазон (сжиженный газ) для АГЗС	от 499 до 599
— 6 диапазон (АИ-80, АИ-92, АИ-95, АИ-98, АИ-100) для НБ	от 679 до 803
— 7 диапазон (керосин и ДТ) для НБ	от 760 до 880
— 8 другие диапазоны по заказу (ширина диапазона не более 150)	от 450 до 1500
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м³:
— с плотномером с кожухом	±0,5
— с погружным плотномером	±0,5
Пределы допускаемой относительной погрешности измерений, %:
— объёма	±0,4
— массы нефтепродукта и СУГ до 120т	±0,65
— массы нефтепродукта и СУГ от 120т и более	±0,5
Сигнализация наличия подтоварной воды для АЗС, мм: — 1 порог «предупреждение» — 2 порог «авария»	25 80
Диапазон измерений уровня подтоварной воды (для НБ), мм	от 80 до 300
Пределы допускаемой абсолютной погрешности измерений уровня воды (для НБ), мм Диапазоны измерений объёмной доли: — паров бензина и СУГ, %НКПР — метана, % об. доля	±2 от 0 до 60 от 0 до 2,5
Диапазон измерений избыточного давления, МПа — для АГЗС, трубопроводов — для межстенного пространства резервуаров АЗС	от 0 до 1,6 от 0 до 0,25
Пределы приведённой погрешности измерений давления для АГЗС, %	±0,7
Количество контролируемых резервуаров (одной центральной частью)	до 16
Длина кабеля от резервуара до операторской, не более, м	1200
Ток нагрузки каналов управления, А:
— силовые цепи (оптосимистор) 220В, 50Гц	0,1…0,5
— маломощные цепи (твердотельное реле) 220В, 50Гц	0,01…0,1
— цепи DC 40В и АС 27В, 50Гц (твердотельное реле)	до 0,5

Варианты исполнения ППП для резервуаров с высотой взлива до 4 метров:

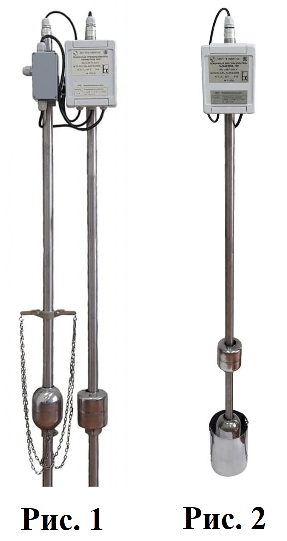

1. ППП для измерения уровня, температуры, плотности (погружной плотномер) и сигнализации подтоварной воды, с установкой на один фланец (Рис. 1);
2. ППП для измерения уровня, температуры, плотности (плотномер с кожухом) и сигнализации подтоварной воды (Рис. 2);
3. ППП для измерения уровня, температуры и сигнализации подтоварной воды;
4. ППП для измерения уровня, температуры, плотности (погружной плотномер) и сигнализации подтоварной воды, с установкой на два фланца.

ППП с «погружным плотномером» и «плотномером с кожухом» (Рис.1 и Рис.2) взаимозаменяемы по посадочному месту и устанавливаются в одно отверстие диаметром 160мм. Если возникают сложности с установкой ППП с «погружным плотномером» на один фланец, то возможен вариант установки ППП «с погружным плотномером» на два фланца с отверстиями в резервуаре 100мм. Расстояние между фланцами может быть до 10 метров.

«Погружные» датчики плотности позволяют проводить измерения в нескольких точках разнесенных по высоте резервуара (от 1 до 4 точек) и тем самым учитывать при необходимости расслоение продукта по плотности. Минимальное расстояние нижнего «погружного» плотномера от днища резервуара — 400мм, остальные плотномеры могут размещаться через каждые 800мм. по высоте взлива. Измерения плотности «погружным» плотномером осуществляются с помощью поплавка, погруженного в жидкость, и уравновешивающих цепочек. При изменении плотности жидкости изменяется выталкивающая сила, которая уравновешивается массой в результате изменения длины цепочек, нагружающих поплавок. Величина перемещения поплавка пропорционально изменению плотности. Измерения перемещения поплавка осуществляются аналогично измерениям уровня. Погрешность измерения плотности ± 0,5 кг/м³.

Начиная с 2021 года предлагается новый вариант исполнения первичного преобразователя параметров (ППП) для применения в РГС с нефтепродуктами, маслами и другими жидкостями, на АЗС, МТАЗС, нефтебазах, котельных, резервных резервуарах дизель генераторов и т.д. Данная разработка уровнемера, является заменой снятого с производства варианта ППП с «поверхностным» плотномером (погрешность плотномера ±1.5 кг/м3).
Теперь получить измерение плотности продукта с погрешностью ±0.5 кг/м3, можно и с помощью варианта исполнения ППП с плотномером с кожухом. Это более экономичное, по сравнению с двуштанговым ППП запатентованное решение, реализовано на одной штанге и обладает дополнительной защитой от потоков нефтепродуктов. Новый вариант исполнения ППП позволяет российской продукции более уверенно конкурировать с зарубежными аналогами благодаря лучшим метрологическим характеристикам и привлекательной цене.
ППП с плотномером с кожухом устанавливается на унифицированное посадочное место под ППП с отверстием в крышке горловины резервуара диаметром 160 мм.

В случае необходимости уменьшения уровня не измеряемого «мёртвого» остатка в РГС с 250 до 120 мм, сигнализации наличия подтоварной воды на уровне 25 и 80 мм, измерения плотности в нескольких точках, рекомендуется применять базовый двуштанговый вариант ППП с 1-3 «погружными плотномерами».

Параметры	ППП с плотномером с кожухом	ППП с погружным плотномером
Диапазон измерений уровня, мм	от 120 до 4000	от 250 до 4000
Сигнализация наличия подтоварной воды, мм	25 и 80	25
Общий диапазон измерений плотности, кг/м³	от 690 до 1500
Температурный диапазон эксплуатации, ^оС	от -40 до +55
Предел допускаемой абсолютной погрешности измерений уровня, мм	± 1
Предел допускаемой абсолютной погрешности измерений плотности, кг/м³	±0,5
Предел допускаемой абсолютной погрешности измерений температуры, ^оС	±0,5

На блоке индикации можно посмотреть значение любого параметра измеряемого в системе. Кроме того выводятся расчётные параметры объёма, массы, средней температуры, средней плотности по нескольким точкам, значения показаний плотномеров приведённые к 20 и 15 ^оС.

В центральной части (шкафу) системы СТРУНА+ есть выход для подключения компьютерной системы верхнего уровня и отображения информации на компьютере с помощью различного программного обеспечения.

По всей длине штанги датчика ППП до уровня максимального взлива продукта распределены три датчика температуры. Усреднение температуры происходит только по значениям датчиков температуры погружённых в продукт. В нижней части ППП находится сигнализатор уровня подтоварной воды. Все уникальные технические решения по измерению уровня и плотности жидкостей, применяемые в системе «СТРУНА+», защищены патентами. Предлагаемые плотномеры обладают возможностью оперативной смены вида топлива — с ДТ на АИ9x и наоборот.
