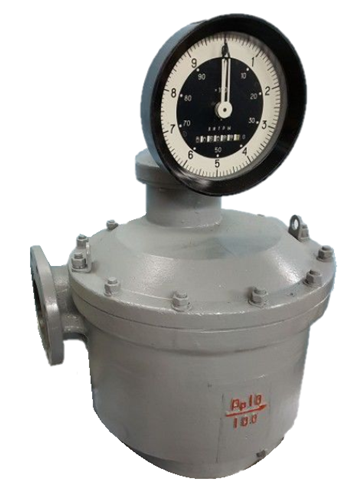

Счетчики жидкостей лопастные ЛЖ-100 - предназначены для измерения неагрессивных жидкостей вязкостью от 0,7 до 300 сСт.
Счетчик состоит из корпуса с измерительной камерой, ротора с выдвижными лопастями, магнитной муфты и счетного механизма.
Корпус счетчика представляет собой стальную отливку с фланцами для подсоединения к трубопроводу.
В корпусе на болтах подвешена измерительная камера с установленным в ней ротором, который представляет собой стальной барабан с прорезями для хода прямолинейных лопастей.
Внутри ротора расположен неподвижный кулачок, с которым соприкасаются четыре ролика с лопастями.
Ротор свободно вращается вокруг оси на двух радиальных подшипниках и передает это вращение через радиальную магнитную муфту и систему зубчатых колес на счетный механизм.
Конструкция крепления счетного механизма к крышке корпуса предусматривает возможность установки передающего преобразователя.
Поток измеряемой жидкости, проходя через измерительную камеру счетчика, теряет часть напора на создание момента, сообщающего движение одной из лопастей, которая приводит во вращение ротор и заключенные в нем лопасти.
Ролики лопастей катятся по кулачку, форма которого подобрана таким образом, что если одна лопасть находится вне ротора, преграждая путь жидкости, то парная с ней лопасть занимает положение внутри ротора.
Измерение количества жидкости происходит путем периодического отсекания определенного объема, заключенного в полости, ограниченной цилиндрическими поверхностями измерительной камеры и ротора.
Учет количества жидкости, прошедшей через счетчик, основан на отсчете числа оборотов ротора.ХАРАКТЕРИСТИКИ
Диаметр условного прохода 100 мм.
Пределы измерения расхода жидкостей вязкостью до 6 сСт от 28 до 105 м3/ч.
Рабочее давление 25 кгс/см2.
Предел допускаемой основной относительной погрешности 0,25.
Допустимая потеря давления 0,5 кгс/см2.
Температура .измеряемой среды от —40 до 60°С.
Исполнение счетчика по устойчивости к механическим воздействиям обыкновенное по ГОСТ 12997—67Юридические лица
