Область применения – при коммерческом и внутрихозяйственном учёте в нефтехимической промышленности, а также на других объектах, где по условиям эксплуатации, возможно, их применение.
Вращение с одной овальной шестерни, посредством магнитной муфты, передается на счетное устройство (СУ) или другие устройства съема сигнала.

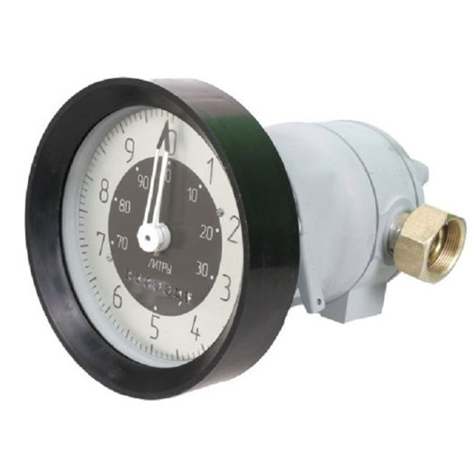

Счетчики жидкости СЖ ППО-25 комплектуются:
- механическим счетным устройством СУ,
- устройством съема сигнала УСС-Б-70,
- устройством съема сигнала с датчиком индукционным оборотов ДИ-О-5 с возможностью передачи данных через интерфейс RS 485,
- контроллерами типа КУП-30, КУП-40.
Счетчики предназначены для эксплуатации в условиях У, ХЛ категории размещения 2 по ГОСТ 15150-69 (эксплуатация под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (отсутствие прямого воздействия солнечного излучения и атмосферных осадков.)
Корпус первичного преобразователя объёма с овальными шестернями (ППО-25) представляет собой отливку из алюминиевого сплава с двумя патрубками для фланцевого присоединения счётчика к трубопроводу.
В цилиндрических расточках корпуса находятся овальные шестерни.
Счетчики ППО-25 изготовлены в соответствии с ТУ 4213-260-05806720-2007.
Пример условного обозначения СЧЕТЧИКА ЖИДКОСТИ ППО-25:
СЖ ППО-25-1,6 СУ (1,1-6,0сСт) ПГ 0,25, где:
СЖ - счетчик жидкости;
ППО - преобразователь первичный с овальными шестернями;
25 - диаметр условного прохода;
1,6 - максимальное рабочее давление;
СУ - модификация отсчетного устройства;
(1,1-6,0сСт) - вязкость измеряемой жидкости;
ПГ 0,25 - пределы относительной погрешности.
|
Наименование параметров |
Величина |
| Условный проход, ДУ, мм | 25 |
| Рабочее давление, МПа | 1,6 |
| Температура изм. жидк., °С | от -40 до +60 |
| Наименьшее кол-во жидкости, учитываемое нормированной погрешностью, м3 | 0,05 |
| Порог чувствительности м3/ч | 0,02 |
| Масса, не более. кг | 8 |
| Диапазон расходов, м3/ч | от 0,72 до 7,2 |
| Пределы допускаемой относительной погрешности.(ПГ±, %) | 0,5 ; 0,25 |
