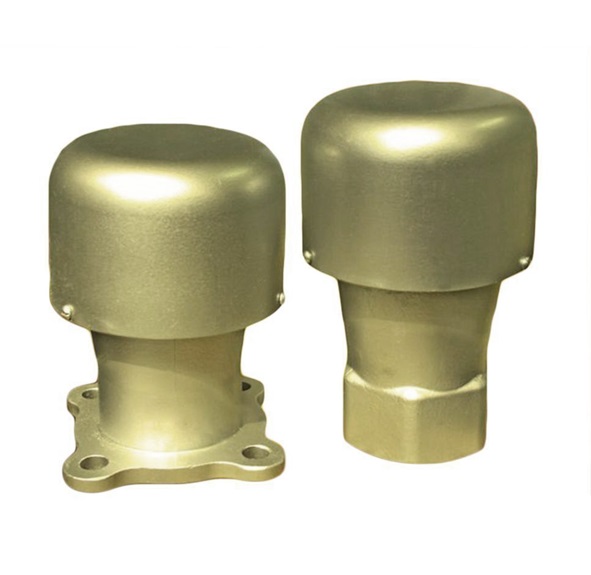

Клапан дыхательный механический КДМ-50Г со встроенным огнепреградителем предназначен для герметизации газового пространства резервуаров и регулирования давления в этом пространстве в заданных пределах с целью сокращения потерь от испарения нефтепродуктов и уменьшения загрязнения окружающей среды.
Клапан КДМ-50Г устанавливается на патрубок на крыше резервуара. Клапан изготавливается во фланцевом или муфтовом исполнении.
Для защиты от прямого воздействия атмосферных осадков и ветра клапан имеет крышку.
По устойчивости к воздействию климатических факторов внешней среды клапан изготавливается в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.
Пример обозначения при заказе:
КДМ-50ГФ/10 У1 ТУ3689-003-10524112-2006, где
КДМ — клапан дыхательный механический;
50 — условный проход клапана;
Г — конструктивное исполнение;
Ф — фланцевое исполнение (М — муфтовое исполнение);
10 — условное давление фланца в кг/см2 (если не указано, клапан изготавливается с присоединением для фланца с условным давлением 2,5 кг/см2);
У1 — климатическое исполнение.
По требованию заказчика возможна настройка клапанов КДМ-50Г на параметры срабатывания, отличные от указанных в таблице.
Корпус, кожух, огнепреграждающий элемент изготавливаются из алюминиевого сплава.
По требованию заказчика возможно изготовление клапанов КДМ-50Г в материальном исполнении из нержавеющей или хладостойкой стали.
| Характеристики | КДМ- 50ГФ | КДМ - 50ГФ/10 | КДМ- 50ГМ | |
| Условный проход DN, мм | 50 | |||
| Рабочее давление, Па (мм. вд. ст.) | 2000 (200) | |||
| Рабочий вакуум, Па (мм. вд. ст.) | 250 (25) | |||
| Давление срабатывания, Па (мм. вд. ст.) | 1450(145) | |||
| Вакуум срабатывания, Па (мм. вд. ст.) | 150(15) | |||
| Пропускная способность, м3/ч, не менее | 25 | |||
| Габаритные размеры, мм, не более | диаметр крышки, D | 118 | ||
| высота, Н | 166 | 169 | 182 | |
| Присоединительные размеры | Диаметр присоединительного фланца, Dф , мм | 140 | 160 | — |
| Диаметр окружности расположения центров крепежных отверстий, D1 , мм | 110 | 125 | — | |
| Диаметр крепежных отверстий, d, мм | 14 | 18 | — | |
| Количество крепежных отверстий, n , шт | 4 | — | ||
| Присоединительная резьба, G | — | G2'-A | ||
| Масса, кг, не более | 1,1 | 1,4 | 1,1 | |
По требованию заказчика возможна настройка клапанов КДМ-50Г на параметры срабатывания, отличные от указанных в таблице.
Корпус, кожух, огнепреграждающий элемент изготавливаются из алюминиевого сплава.
По требованию заказчика возможно изготовление клапанов КДМ-50Г в материальном исполнении из нержавеющей или хладостойкой стали.
